透射電鏡

透射電鏡（transmission electron microscopy，TEM） 因用電子束穿透樣品、產生物像而得名。由于電子易被散射或被樣品吸收，故穿透力低，須制備超薄切片（50～80mm）。取材要盡量新鮮，以保存細胞正常的超微結構。組織塊（1mm3以內）用戊二醛與鎳酸兩次固定，脫水后樹脂包埋，用超薄切片機切片，再經醋酸鈾和檸檬酸鉛染色。電子束射落到切片時，隨細胞構成成分的密度以及吸附重金屬鈾、鉛、俄的程度不同，而發生相應的電子散射。當電子束投射到密度大、吸附重金屬多的結構（如溶酶體）時，電子被散射的多，因此，射落到熒光屏上的電子少而呈暗像，電鏡照片上呈黑或深灰色，習慣稱該結構為高電子密度（electron-density）；反之呈淺灰色，稱低電子密度。透射電鏡可以看到在光學顯微鏡下無法看清的小于0.2um的細微結構，這些結構稱為亞顯微結構或超微結構，小分辨率0.2nm。

透射電鏡應用

形貌觀察：

可觀察納米尺度的微觀形貌

如：動植物的細胞器 納米材料 病毒細菌等

分析：

電子衍射花樣：晶格點陣 晶體結構

能譜EDS分析：元素分析 定性半定量

掃描透射STEM：明場像 暗場像

其他：如原位 冷凍 三維重構

透射電鏡制樣流程

取材-固定-脫水-滲透-包埋-修塊-定位-切片-染色-拍照

透射電鏡固定劑

前固定：戊二醛（Glutaric dialdehyde C5H8O2）

戊二醛的優點是對糖原，糖蛋白，微管，內質網和細胞基質等有較好的固定作用，對組織和細胞的穿透力比四氧化鋨強，還能保持某些酶的活力，長時間的固定（幾周甚至1-2個月）不會使組織變脆。

缺點：對脂類無固定作用，無電子染色作用，對細胞膜的顯示較差。

后固定：四氧化鋨（osmium tetroxide）

是一種氧化劑，與氮原子有較強的親和力，因而對于細胞結構中的蛋白質成分有良好的固定作用。它還能與不飽和脂肪酸反應使脂肪得以固定。此外，四氧化鋨還能固定脂蛋白，使生物膜結構的主要成分磷脂蛋白穩定。它還能與變性DNA以及核蛋白反應，但不能固定天然DNA，RNA及糖原。四氧化鋨固定劑有強烈的電子染色作用，用它固定的樣品圖像反差較好。鋨固定的時間一般為1-2小時。

缺點：滲入組織慢，不能固定糖原、核酸及糖類，有劇毒。

透射電鏡樣本處理

首先需要做電鏡的樣本必須盡量新鮮，固定液或懸浮液都不得冷凍結冰

1 動物組織樣本

在1-3分鐘內取樣，取樣組織1立方毫米，盡量薄，可在4度預冷電鏡固定液內修整大小，超時后會有細胞器損傷；取材時盡量精確到需要觀察的目標部位進行固定，壞死比較嚴重的灶點可取病灶周邊代替；取材時一定注意避免鑷子擠壓等機械損傷，刀片要鋒利避免挫傷組織，可使用刮胡刀雙面刀片。組織取下后立即投入電鏡固定液內，室溫避光固定2小時，再轉移至4℃保存，4℃冰袋運輸，在保存和運輸過程中固定液切勿冷凍結冰。

2 植物組織樣本

取材要求同動物組織樣本，盡可能的新鮮；另外組織投入固定液后需要進行真空抽氣讓組織沉底，如無條件抽氣可用濾紙或脫脂棉將組織壓入進固定液內，組織不能漂浮在固定液表面。

3 細胞樣本

貼壁細胞：

方法一：

培養好的細胞棄培養基，加入2.5％的常溫戊二醛固定液；常溫固定5分鐘左右，用細胞刮（或軟橡膠蓋切得平整小方塊）沿一個方向輕輕刮下細胞，切記不要反復刮，避免細胞刮破。用巴氏吸管把細胞液注入離心管內，加入離心機（不超過3000轉），離心2分鐘左右，細胞團要有綠豆大小；棄固定液后加新的電鏡固定液，把細胞團輕輕挑起或者吹散，懸浮于固定液中；室溫避光固定30分鐘，再轉移至4℃保存，4℃冰袋運輸。

方法二：（對細胞形態沒有要求的）

培養好的細胞棄培養基，加入胰酶；胰酶消化好后（時間不宜過長），用培養基終止消化，用吸管把細胞吹下來?；厥针x心管，離心（不超過3000轉），2分鐘左右，細胞團要有綠豆大小；棄上清，加入2.5％的常溫戊二醛固定液，把細胞團輕輕挑起，懸浮于固定液中；室溫避光固定30分鐘，再轉移至4℃保存，4℃冰袋運輸。

懸浮細胞：離心收集細胞要肉眼可見細胞沉淀綠豆大小，棄培養基后加電鏡固定液室溫避光固定30分鐘，再轉移至4℃保存，4℃冰袋運輸。

4 細菌樣本

固體培養基的細菌：連帶著培養基一起挑下細菌放于電鏡固定液內部室溫避光固定2小時，再轉移至℃保存，4℃冰袋運輸。

懸浮細菌孢子等：離心收集細菌要肉眼可見細菌沉淀綠豆大小，棄培養基后加電鏡固定液室內避光固定2h，再轉移至4℃保存，4℃冰袋運輸。

5 病毒

破碎組織細胞，粗離心去除細胞碎片取上清，超速離心分離出病毒（病毒提取的過程需要客戶自己完成）。用緩沖液（如PBS）懸浮病毒，至少50ul，遠距離-80℃凍存運輸，近距離4℃保存運輸，盡快滴片做負染后及時電鏡觀察拍照。

6 外泌體囊泡等

客戶自己完成外泌體囊泡等的提取收集，至少50ul，用緩沖液（如PBS）或試劑盒中的保存液懸浮液，遠距離-80℃凍存運輸，近距離4℃保存運輸，盡快制片做負染（因此類樣品極易降解，樣品越新鮮越好，數小時內完成滴片負染，否則造成的效果很不理想甚至完全觀察不到）。

7 納米材料等無機材料

直接準備粉劑或用緩沖液（如PBS）、純水、無水乙醇懸浮，常溫保存運輸即可（需要超聲的備注），做負染后電鏡觀察拍照。

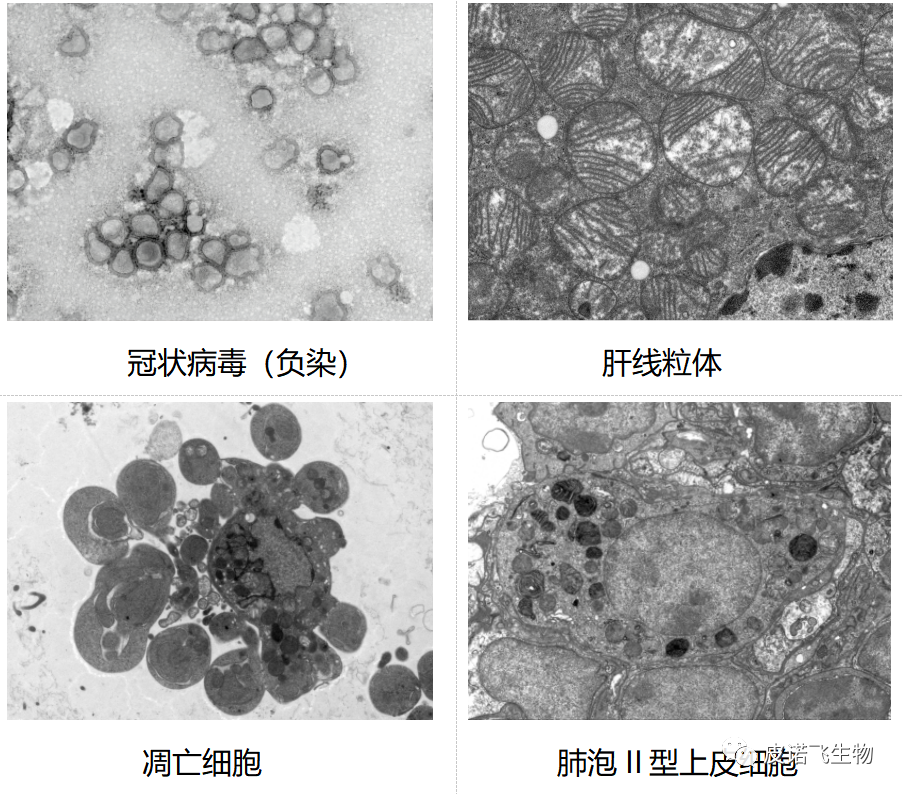

實驗圖例
